Наружные пожарные лестницы: требования, монтаж и проверка

Наружную пожарную лестницу подбирают по проекту здания, высоте подъема, типу кровли, фасаду и месту крепления. Для приемки важны не только размеры секций: проверяют геометрию, сварные соединения, защитное покрытие, крепления, ограждения и безопасный выход на кровлю. Ошибка в привязке к фасаду часто приводит к переделке уже готовой конструкции.

На практике самые дорогие проблемы появляются не в цехе, а на объекте. Кронштейн может попасть в оконный проем, парапет — перекрыть выход, а выбранный анкер — не подойти к основанию стены. Исполнительный обмер и проверка узлов до изготовления помогают убрать такие риски.

Номенклатуру и варианты изготовления можно посмотреть в разделе наружные пожарные лестницы. Конкретный тип, размеры и крепления выбирают по проекту здания и фактическому состоянию основания.

Какие требования действуют для наружных пожарных лестниц

Для металлических наружных стационарных лестниц и ограждений кровли применяется ГОСТ Р 53254-2009. Стандарт распространяется на маршевые и вертикальные конструкции, площадки и ограждения, а также устанавливает требования к приемке и испытаниям.

Владельцу или заказчику полезно помнить три контрольные точки:

• при вводе объекта лестницу и ограждения проверяют и испытывают;
• периодические испытания проводят не реже одного раза в пять лет;
• целостность конструкции обследуют не реже одного раза в год с оформлением акта.

Ступени вертикальных и маршевых лестниц при испытаниях проверяют рабочей нагрузкой 1,8 кН, а ограждения лестниц и кровли — 0,54 кН. Самостоятельно нагружать конструкцию грузами ради проверки не стоит: испытания проводят специалисты с подходящим оборудованием и средствами измерения.

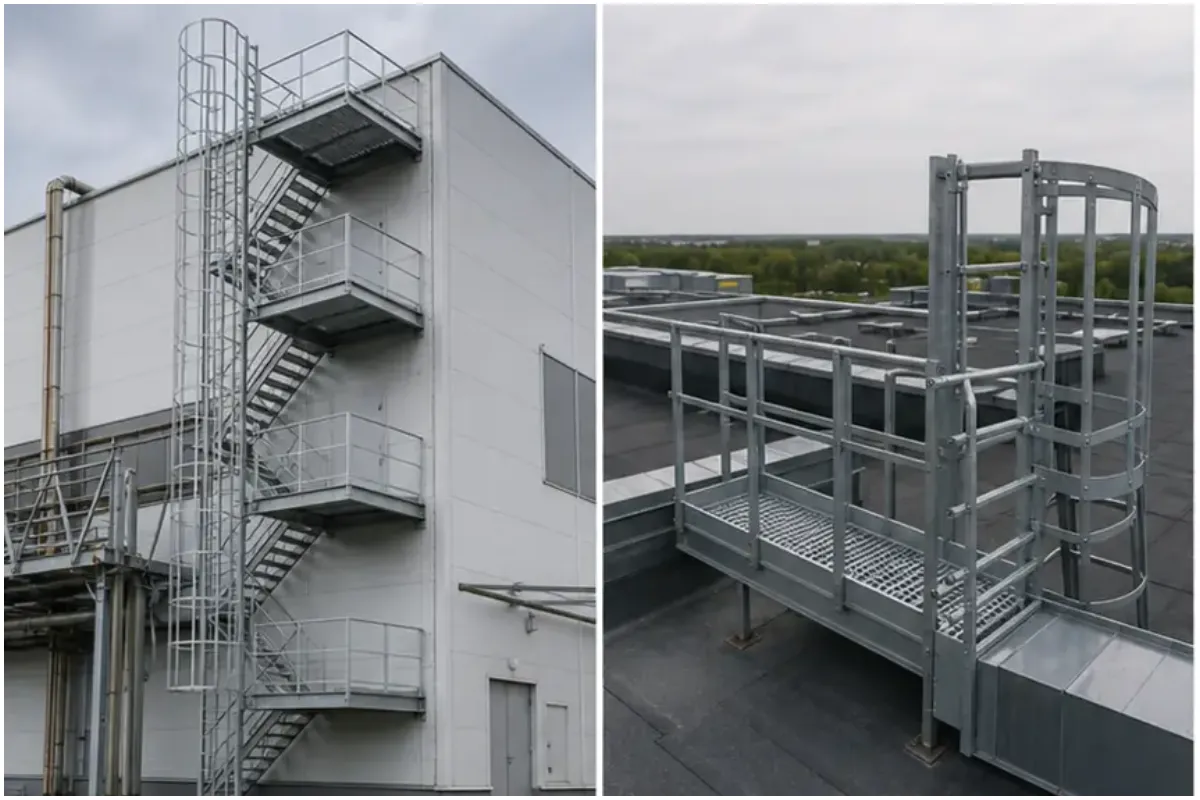

Вертикальная или маршевая лестница: от чего зависит выбор

Выбор схемы начинается не с каталога производителя, а с проекта и маршрута доступа. Высота здания сама по себе не дает полной картины: нужно учитывать фасад, перепады кровли, парапеты, выступы и свободную зону рядом со стеной.

1. Вертикальная лестница. Такой вариант занимает мало места на фасаде. При проектировании проверяют ширину, шаг ступеней, расстояние от стены, ограждение, положение верхней площадки и переход через парапет.
2. Маршевая лестница. Для нее нужны марши, площадки, ограждения и опоры. Схема занимает больше места, зато подъем по маршам удобнее. Геометрию и опорные узлы увязывают с фасадом и несущими конструкциями.

На объектах со сложным фасадом перед выпуском металла полезно сверить проект с фактическим состоянием здания. Отдельный материал о строительно-техническом обследовании зданий поможет понять, какие дефекты и характеристики основания стоит проверить до монтажа.

Какая информация нужна до расчета и изготовления

Чем точнее исходная информация, тем меньше доработок остается монтажникам. Для расчета и выпуска рабочих чертежей собирают сведения о фасаде, кровле, месте выхода и основании под крепления.

• Высотные отметки. Нужны уровни земли, площадок, кровли и верхней точки парапета.
• Фасад. Фиксируют материал стены, толщину отделки, оконные и дверные проемы, карнизы, трубы, кабельные трассы и иные выступающие элементы.
• Кровля. Проверяют покрытие, уклон, парапет, ограждение, оборудование и свободную зону для выхода.
• Основание. Нужно понимать, куда передается нагрузка от кронштейнов и опор.
• Монтажная зона. Заранее оценивают подъезд техники, место сборки секций и порядок подъема элементов.

Фотографии фасада полезны, но не заменяют обмер. Перспектива искажает размеры, а скрытые слои стены по снимку проверить невозможно.

Как проверить крепление лестницы к фасаду

Крепление должно передавать нагрузку на подходящее основание. Нельзя принимать облицовку, утеплитель или тонкий наружный лист за несущую часть стены.

Перед монтажом проверяют материал основания, состояние участка крепления, длину и тип анкера, расстояние от края конструкции, положение кронштейна и отсутствие конфликта с фасадной подсистемой. При сомнительном основании требуется расчет или обследование.

Для зданий с легкими ограждающими конструкциями полезно заранее разобраться, как устроены стеновые сэндвич-панели: точку передачи нагрузки выбирают по несущей схеме здания, а не по наружной обшивке панели.

Перед серийным монтажом полезно собрать и закрепить один контрольный узел. На нем видно, совпадает ли проектная привязка с фактическим фасадом, выдержан ли нужный зазор и удобно ли устанавливать крепеж. Исправить один узел дешевле, чем переделывать весь ряд кронштейнов.

Выход на кровлю: место, где часто возникают ошибки

Верх лестницы должен вести в безопасную зону, а не заканчиваться упором в парапет, водосточную трубу или кровельное оборудование. На чертеже проверяют положение верхней секции, поручней, площадки, перехода и ограждения.

Для металлической кровли отдельно смотрят, не повредит ли монтаж защитное покрытие и не создаст ли узел место для протечки. При работе с фальцевыми покрытиями пригодится статья про монтаж клик-фальцевой кровли: в ней разобраны примыкания, крепеж и защита покрытия.

На готовом объекте маршрут проверяют целиком: от подхода к нижней части лестницы до выхода на кровлю. Такой осмотр помогает обнаружить проблемы, которые не видны на отдельном чертеже узла.

Как контролировать геометрию и качество изготовления

У готовых секций проверяют основные размеры, прямолинейность, положение ступеней, площадок, ограждений и соединительных отверстий. Стыки соседних секций должны собираться без подрезки и силовой подгонки на объекте.

• Сварные соединения. Осматривают качество швов, отсутствие трещин, прожогов, острых кромок и деформаций. Трубные и профильные элементы проверяют по рабочим чертежам и принятой спецификации металла.
• Защитное покрытие. Поверхность должна быть подготовлена и защищена от коррозии по принятому проектному решению. После перевозки и монтажа поврежденные участки восстанавливают совместимым составом.
• Комплектность. До отгрузки сверяют секции, площадки, кронштейны, ограждения, крепеж и монтажную маркировку. На длинном фасаде отсутствие одного кронштейна способно остановить работу всей бригады.

Как организовать производство и доставку без путаницы

Длину секций выбирают с учетом перевозки, подъема и места сборки. Очень длинный элемент может быть удобен на чертеже, но неудобен при доставке во двор или подъеме вдоль фасада.

Для крупного заказа полезна единая маркировка. Секция, кронштейн и точка установки должны обозначаться одинаково в чертеже, ведомости и на бирке. Монтажнику не придется определять, к какой отметке относится конкретная деталь.

Перед отгрузкой удобно разложить комплект в порядке монтажа. Элементы нижней части маршрута не должны лежать под деталями верхнего участка. Такой подход сокращает лишнюю перегрузку металла на площадке.

Какие документы запросить после монтажа

Состав исполнительной документации зависит от проекта и договора. Для дальнейшей эксплуатации заказчику нужно сохранить рабочие чертежи, сведения о примененных материалах и крепеже, акты скрытых работ при их наличии, документы по приемке и протокол испытаний.

Полезно сохранить схему расположения лестницы и узлов крепления. Через несколько лет она упростит обследование, ремонт и плановые испытания.

ГОСТ Р 53254-2009 предусматривает периодические испытания не реже одного раза в пять лет и ежегодное обследование целостности конструкции. После ремонта поврежденных участков проводят испытания на прочность.

Ошибки, которые чаще всего ведут к переделке

Большая часть проблем связана не с самим металлом, а с несовпадением проекта и фактического состояния объекта. Вот что стоит проверить до запуска заказа:

• Размеры взяли из старого проекта. После отделки фасада проемы и отметки могут отличаться от чертежа.
• Не проверили парапет. Верхняя секция может прийти в точку, где невозможно безопасно выйти на кровлю.
• Крепление выбрали без проверки основания. При монтаже анкер может попасть в слабый слой стены.
• Не учли фасадную систему. Кронштейн может конфликтовать с направляющими, утеплителем или облицовкой.
• Нет монтажной маркировки. Похожие секции можно перепутать местами, после чего отверстия перестанут совпадать.
• Покрытие повреждают при сборке. Незащищенный металл быстрее подвергается коррозии.

Короткий чек-лист перед заказом

• выполнен фактический обмер фасада;
• проверены отметки земли, кровли и парапета;
• определен тип наружной пожарной лестницы;
• узлы крепления привязаны к несущему основанию;
• проверен безопасный выход на кровлю;
• согласованы материал, сварные узлы и защита от коррозии;
• секциям и креплениям присвоена понятная маркировка;
• до серийного монтажа проверен контрольный узел;
• после установки предусмотрены приемка и испытания;
• документы переданы владельцу здания для дальнейшего обслуживания.

Частые вопросы о наружных пожарных лестницах

Ниже собраны короткие ответы на вопросы, которые возникают при заказе, монтаже и эксплуатации.

Можно ли подобрать лестницу только по высоте здания?

Нет. Нужны фактические размеры фасада, отметки кровли и парапета, положение проемов, материал основания, места креплений и схема безопасного выхода наверх.

Кто должен испытывать наружную пожарную лестницу?

Испытания проводят специалисты, располагающие подходящим испытательным оборудованием и средствами измерения.

Как часто проводят испытания?

ГОСТ Р 53254-2009 предусматривает испытания при приемке и периодические испытания не реже одного раза в пять лет. Целостность конструкции обследуют не реже одного раза в год с оформлением акта.

Можно ли крепить лестницу к облицовке фасада?

Крепление рассчитывают так, чтобы нагрузка передавалась на подходящее основание. Облицовку и утеплитель нельзя считать несущей частью без проектного обоснования.

Какие элементы проверяют при приемке?

Проверяют размеры и геометрию, состояние креплений, сварных соединений, защитного покрытия, площадок, ограждений и выход на кровлю. Отдельно проводят предусмотренные испытания на прочность.

Нужно ли обследовать лестницу между испытаниями?

Да. Целостность наружной пожарной лестницы и ограждений кровли проверяют не реже одного раза в год. Результат оформляют актом.
