Схема электропроводки в частном доме: как спланировать и реализовать без ошибок

Представьте: вы включаете чайник, а свет в комнате мигает. Или ещё хуже — искры из розетки. Чтобы избежать таких сценариев, важно правильно спроектировать электрику. Разводка электропроводки в доме требует точного расчета, понимания норм и аккуратного монтажа. Более того, нужна схема электропроводки. Давайте разберемся, как создать безопасную и функциональную систему.

Как разработать проект электропроводки в частном доме

Проект — основа надежной электрики. Без него вы рискуете перегрузить сеть или потратить деньги на лишние материалы. Начните с трех шагов: расчета мощности, составления плана и выбора схемы подключения. Пошаговая инструкция поможет составить подробный план электрики.

Расчет потребляемой мощности

Сложите мощность всех приборов в доме. Учтите:

• освещение — 100-300 Вт на комнату;
• стиральная машина — 2000-2500 Вт;
• электроплита — 5000-7000 Вт;
• кондиционер — 1500-2000 Вт.

Не забудьте про запас 20-30%. Если суммарная мощность превышает 10 кВт, выбирайте трехфазное подключение. Для меньших нагрузок подойдет однофазная сеть.

План дома и разводка электрики в частном доме

Возьмите технический план здания. Отметьте на нем расположение розеток, выключателей, светильников и крупной техники. Это поможет проложить трассы без пересечений и лишних затрат кабеля.

Как завести электричество в здание

Ввод кабеля в дом делают подземным или воздушным способом. Первый вариант надежнее, но дороже. Второй проще в монтаже, но требует защиты от ветра и обледенения. Используйте медный кабель сечением не менее 10 мм².

Определение типа напряжения на вводе

Для домов до 100 м² обычно хватает однофазной сети 220 В. Если планируется сауна, теплый пол или мощное оборудование — выбирайте трехфазную систему 380 В. Это повысит безопасность и стабильность энергоснабжения.

Как выстроить трассы электропроводки

Прокладывайте провода вертикально или горизонтально. Избегайте диагоналей — так проще найти кабель при ремонте. Отступите 15-20 см от потолка для основных линий, 90-100 см от пола для розеток.

Деление на линии группы потребления

Разбейте сеть на отдельные цепи:

• освещение;
• розетки;
• крупная техника (плита, бойлер);
• хозпостройки (гараж, баня).

Это упростит ремонт и снизит риск полного отключения.

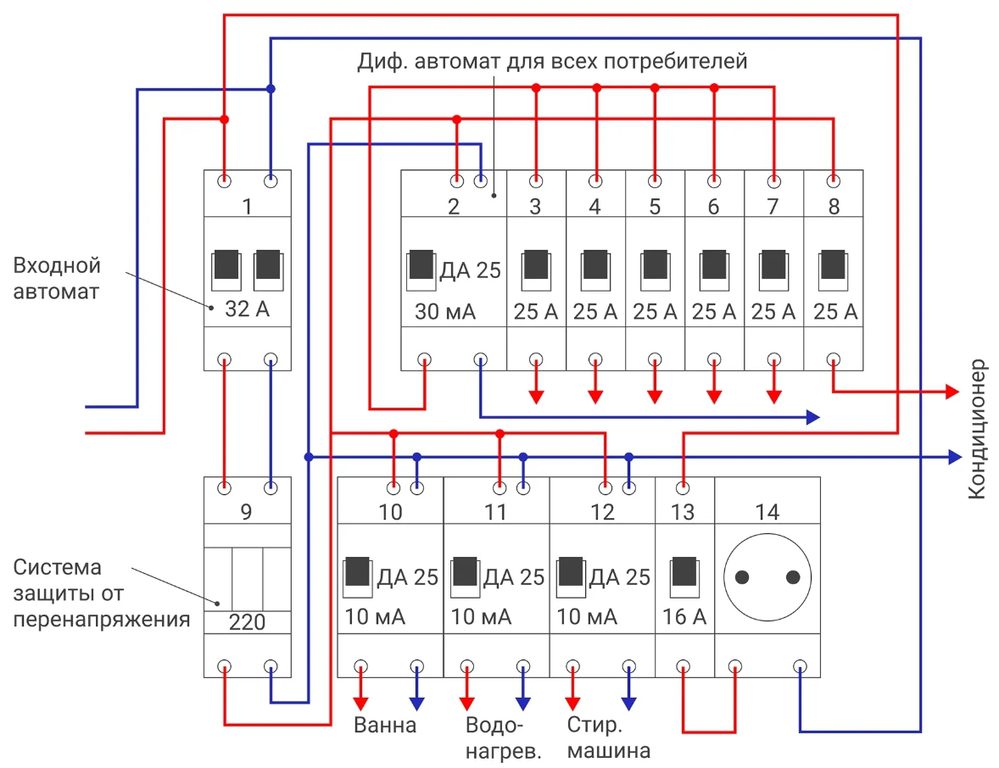

Сборка распределительного щитка

В щитке установите:

• вводной автомат;
• УЗО на каждую группу;
• реле напряжения;
• шинки заземления и нейтрали.

Маркируйте все компоненты — это сэкономит время при аварии.

Заземление

Контур заземления обязателен для безопасности. Три металлических стержня длиной 2-3 м вбивают в землю треугольником, соединяют полосой и подключают к щитку. Сопротивление контура не должно превышать 4 Ом (согласно ПУЭ 1.7.103).

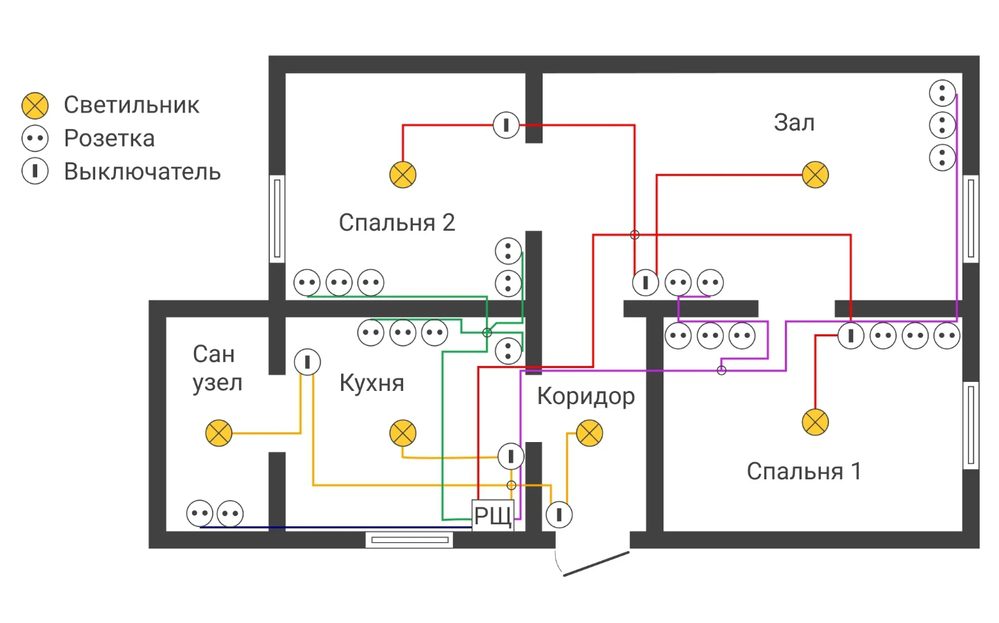

Схема электропроводки

Готовая схема проводки включает:

• расположение всех элементов;
• сечение и марку кабелей;
• типы защитных устройств;
• точки подключения к щитку.

Сохраните схему — она пригодится при перепланировке или ремонте.

Прокладка электропроводки в доме своими руками возможна, но требует внимания к деталям. Все соединения делайте в распаечных коробках, изоляцию проверяйте мегомметром. Не экономьте на автоматах защиты — они предотвратят возгорание при коротком замыкании.

Подготовка к монтажу проводки

Правильная подготовка — 50% успеха. На этом этапе вы избежите ошибок, которые сложно исправить после отделки. Сосредоточьтесь на выборе материалов и точных расчетах.

Выбор кабеля

Для электропроводки в доме подходят медные кабели ВВГнг-LS или NYM. Они не поддерживают горение и имеют двойную изоляцию. Алюминий используйте только для ввода в здание — он дешевле, но ломается при частых изгибах.

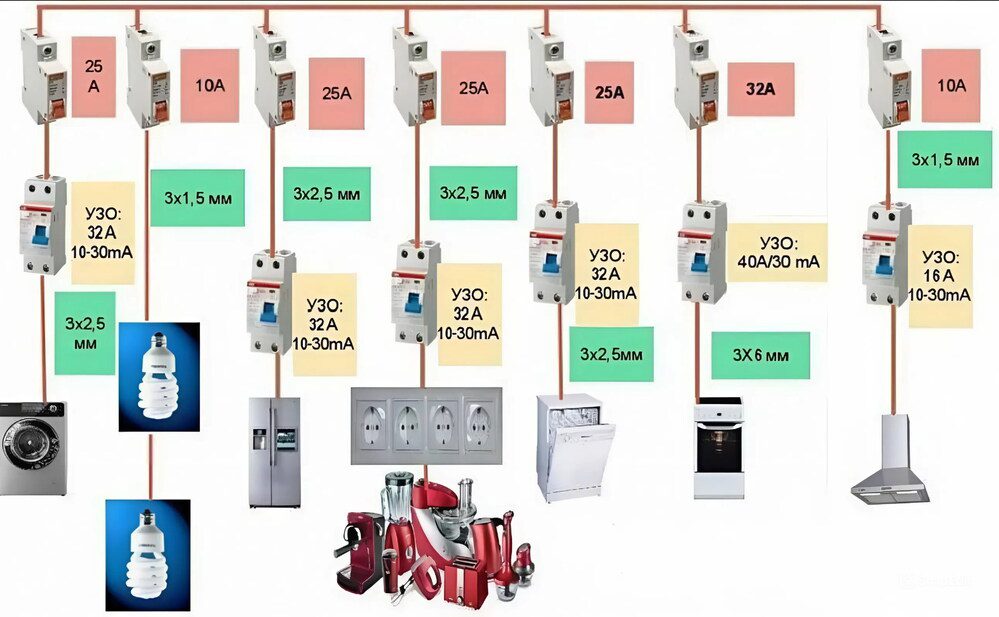

Выбор сечения кабеля по длине и мощности

Сечение зависит от нагрузки и длины линии. Примеры для медных проводов:

Для розеток берите кабель 2.5 мм², для освещения — 1.5 мм². Для электроплиты или бойлера — 4-6 мм².

Выбор розеток и выключателей

Ищите устройства с керамическими сердечниками и латунными контактами. Для влажных помещений — класс защиты IP44. В жилых комнатах хватит IP20. Выключатели выбирайте по типу:

• клавишные — для общего света;
• проходные — для длинных коридоров;
• диммеры — для регулировки яркости.

Как провести проводку своими руками: пошаговая инструкция

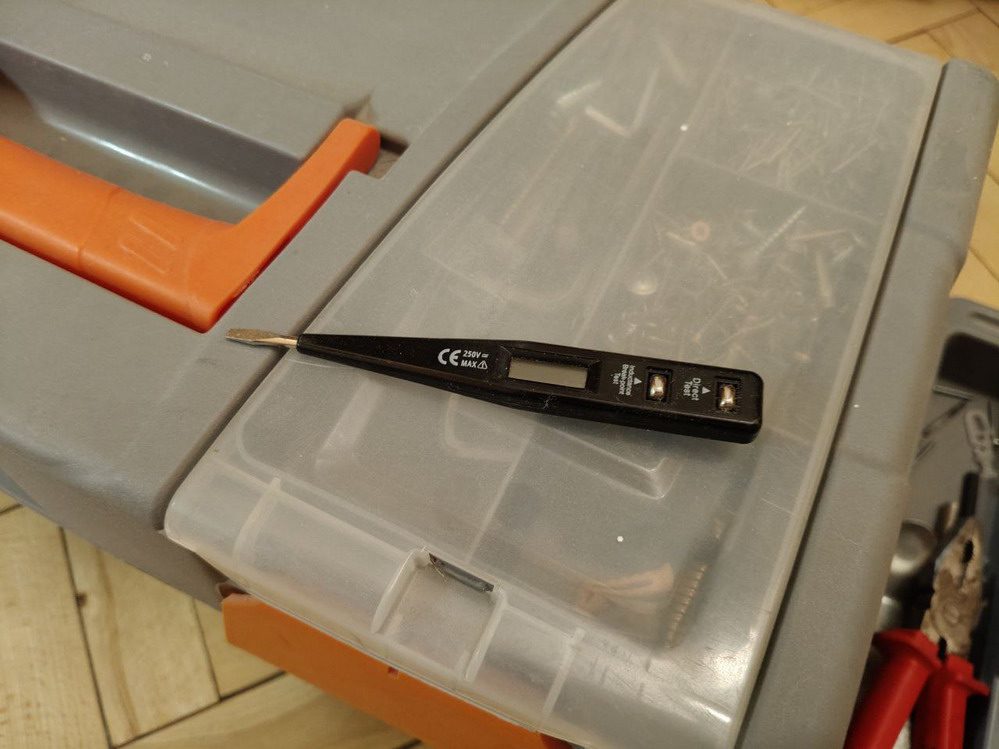

Главное правило: обесточьте сеть перед началом работ. Проверяйте напряжение индикаторной отверткой на каждом этапе.

Прокладка кабеля в кабель-каналах

Подходит для деревянных домов или открытой проводки. Порядок действий:

• разметьте трассы с помощью уровня;
• закрепите пластиковые короба дюбель-гвоздями каждые 40-50 см;
• уложите кабель, оставляя 10-15% запаса;
• закройте крышку канала до щелчка.

Не заполняйте короб более чем на 60% — это затруднит теплоотдачу.

Прокладка кабеля в гофре

Используйте для скрытой проводки в стенах или под подвесными потолками:

• проденьте кабель в гофротрубу;
• закрепите хомутами к стене или полу;
• в бетонных стенах штробите каналы глубиной 2-3 см;
• фиксируйте раствором алебастра через каждые 50 см.

Прокладка кабеля под штукатуркой

Самый эстетичный, но трудоемкий способ:

• нанесите разметку на стены;
• проштробите каналы перфоратором с зубилом;
• уложите кабель, фиксируя его дюбель-скобами;
• замажьте штробы гипсовой шпаклевкой.

Не прокладывайте силовые и слаботочные кабели в одной штробе — это создаст помехи.

Последовательность выполнения монтажных работ

Соблюдайте порядок — так вы не запутаетесь в проводах и сэкономите время.

Установка контура заземления

Выкопайте треугольную траншею глубиной 0.5 м со стороной 1.2 м. Вбейте в углы стальные уголки 50×50 мм длиной 2 м. Соедините их полосой 40×4 мм сваркой. Проведите медный провод от контура к щитку сечением 6-10 мм².

Монтаж элементов распределительного щита

Закрепите щит на стене дюбелями. Установите компоненты сверху вниз:

1. вводной автомат;
2. счетчик;
3. УЗО;
4. автоматы групп;
5. шинки N и PE.

Подключайте провода к автоматам сверху, а отходящие линии — снизу.

Монтаж электропроводки закрытого и открытого типа

Для закрытой проводки:

• проложите кабели в штробах;
• установите подрозетники на алебастр;
• подключите розетки и выключатели после штукатурки.

Для открытой:

• закрепите кабель-каналы;
• соедините провода в распредкоробках;
• сразу установите наружные розетки.

Электропроводка в доме своими руками требует терпения. Не спешите включать питание, пока не проверите все соединения тестером.

Правила монтажа электропроводки в частном доме своими руками

Сделать разводку электрики самому — реально, но нужна аккуратность. Одна ошибка в соединении проводов — и придется вскрывать стены. Давайте разберем этапы, где чаще всего «спотыкаются» новички.

Разметка

Возьмите лазерный уровень и цветной маркер. Отметьте на стенах:

• трассы кабелей — строго горизонтально или вертикально;
• центры розеток (30 см от пола);
• выключатели (90 см от пола);
• распределительные коробки (15 см ниже потолка).

Не рисуйте линии «на глаз» — перекос даже в 2 см затруднит монтаж техники и расстановку мебели.

Подготовка штроб

Для скрытой проводки понадобится штроборез или болгарка. Глубина каналов — 2-2.5 см. После прорезки:

1. удалите пыль строительным пылесосом;
2. прогрунтуйте штробы;
3. уложите кабель, фиксируя его алебастром через 40 см.

В кирпичных стенах можно использовать пустоты между кладкой — это сократит объем работ.

Монтаж системы

Начните с установки распредкоробок. Соединяйте провода клеммами WAGO — скрутки ненадежны. Закрепите подрозетники на гипс, выровняв их по уровню. Проверьте каждую линию тестером до заделки штроб.

Финишные работы

После штукатурки:

• зачистите концы проводов в подрозетниках;
• установите розетки и выключатели;
• промаркируйте автоматы в щитке;
• проверьте УЗО кнопкой «Тест».

Схема электропроводки еще может пригодиться в случае неисправности или ремонта. Сохраните её.

Схема электропроводки: пример составления в частном доме

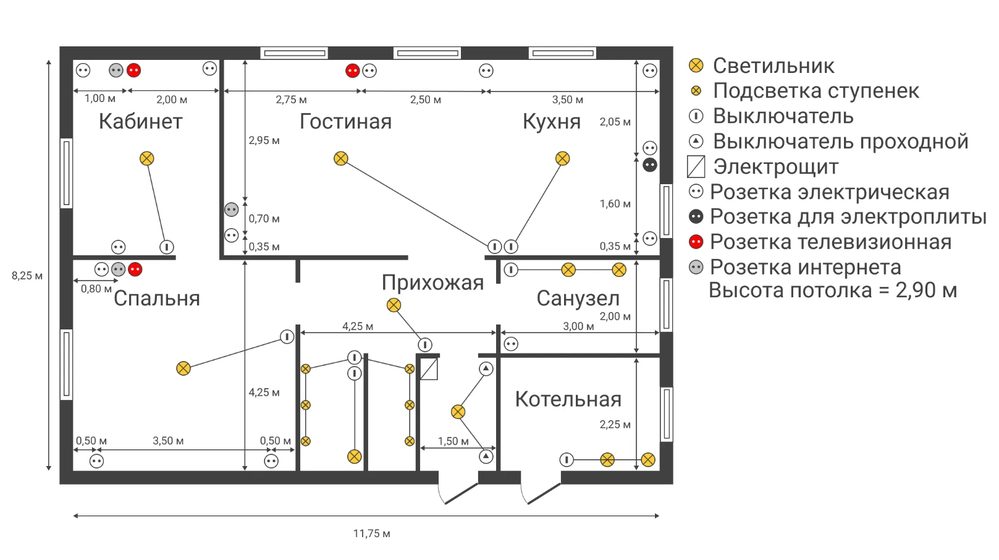

Возьмем дом площадью 80 м². На схеме отмечаем:

Отдельная линия на электроплиту и бойлер. Все группы подключены через УЗО 30 мА.

Варианты прокладки кабеля на даче

Для сезонного жилья подойдет:

• открытая проводка в кабель-каналах — быстро и ремонтопригодно;
• воздушная линия между постройками — используйте СИП-кабель;
• прокладка в металлорукаве по стенам — защита от грызунов.

Не забудьте установить УЗИП (устройство защиты от импульсных перенапряжений) — дачи часто страдают от грозовых разрядов.

Как прокладывать проводку в деревянном доме

Главное правило — пожарная безопасность:

• только открытая электрическая проводка или в металлических трубах;
• между кабелем и деревом — асбестовая прокладка;
• розетки и выключатели — с металлическими подложками;
• все соединения — вне стен, в распредкоробках.

Каждые 5 м устанавливайте противопожарные муфты.

Общие правила подключения к электросети

После монтажа проводки:

1. вызовите электролабораторию для замера сопротивления изоляции;
2. получите акт допуска в энергосбытовой компании;
3. установите пломбу на счетчик;
4. сделайте фото схемы разводки — пригодится при ремонте.

Основы техники безопасности: ошибки и способы их избежать

Типичные «косяки» новичков:

• Соединение меди и алюминия — используйте переходные клеммы;
• Прокладка кабеля под плинтусом — мыши перегрызают провода за 2 месяца;
• Экономия на УЗО для ванной — риск удара током возрастает в 5 раз;
• Монтаж розеток без заземления — запрещено ПУЭ 7.1.50.

Время выполнения и примерная стоимость некоторых работ

* Цены актуальны на 2025 год для регионов России.

Надеюсь вам помогла схема электропроводки. Сколько кВт общей потребляемой мощности вы насчитали для своего дома? С какими трудностями вы столкнулись при монтаже проводки? Поделитесь опытом в комментариях!
